玻璃鋼化爐對流加熱工藝

　　有些顧客在購買玻璃鋼化爐時(shí)，有些對對流加熱的范穎不太明白，會詳細(xì)咨詢。在此，洛陽申誠玻璃技術(shù)有限公司就來和大家說說吧。 　　在玻璃鋼化爐的加熱爐內(nèi)裝有熱平衡管，熱平衡管方向與加熱爐絲方向垂直，在每根加熱爐絲的正下方，熱平衡管都開一個(gè)1mm的小孔，相鄰孔方向相反，孔間距為120mm，與相鄰爐絲之間的間距相等，從孔內(nèi)噴出的壓縮空氣經(jīng)過上部加熱元件加熱后吹到玻璃的上表面，形成對流加熱。這對鍍膜玻璃加熱效果十分明顯。 　　由于鍍膜玻璃膜面反射較高，對輻射熱吸收較弱，下表面加熱比上表面快，玻璃在玻璃鋼化爐內(nèi)呈"凹"狀變形，只有玻璃中部接觸硅輥，易產(chǎn)生光學(xué)變形等缺陷，解決這一問題有效的辦法就是增強(qiáng)玻璃上表面的對流加熱強(qiáng)度，保證玻璃上下表面加熱均勻。當(dāng)加熱爐內(nèi)溫度不均勻，空氣由低溫處向高溫處流動，當(dāng)空氣溫度高于玻璃溫度時(shí)，對玻璃進(jìn)行加熱。 　　由于玻璃鋼化爐的門開啟，或者是從加熱爐密封不嚴(yán)密處進(jìn)入冷空氣，此冷空氣局部降低爐溫及玻璃溫度，在實(shí)際生產(chǎn)中開啟爐門對溫度的影響還是較大的。因此，常在加熱爐前后的上下部位加個(gè)角部爐絲來平衡溫度，在后爐門由于怕風(fēng)柵的冷空氣吹入爐內(nèi)，常采用氣幕的方式來隔離冷熱空氣的交換。 　　以上便是玻璃鋼化爐廠家洛陽申誠玻璃技術(shù)有限公司關(guān)于“對流加熱”的相關(guān)介紹了，如有產(chǎn)品需求，歡迎咨詢：187-3797-1827、189-3900-8535! 文章內(nèi)容來源于申誠玻璃鋼化爐：http://cotermola.com

MORE

為什么要對防火鋼化爐進(jìn)行預(yù)處理

　　為什么要對防火鋼化爐進(jìn)行預(yù)處理呢?由于玻璃在鋼化爐中進(jìn)行(半)鋼化后，內(nèi)部產(chǎn)生了應(yīng)力，不能再進(jìn)行加工處理。因此，玻璃的切割、磨邊、鉆孔等需要在玻璃熱處理之前進(jìn)行加工。 　　玻璃的切割質(zhì)量在玻璃鋼化過程中起到重要的影響作用。廠家表示，切割質(zhì)量的不好直接導(dǎo)致玻璃在鋼化過程中會破碎。舉例來說，當(dāng)切割機(jī)的刀頭壓力過大，玻璃內(nèi)部會產(chǎn)生微小的裂紋，這些微小的裂紋會導(dǎo)致玻璃在防火鋼化爐的鋼化冷卻過程中破碎。 　　磨邊質(zhì)量也非常重要。如果薄邊質(zhì)量好，玻璃可以在較低的防火鋼化爐內(nèi)溫度下進(jìn)行加熱，這樣的結(jié)果就是玻璃的光學(xué)性能比較較好，也很少會在鋼化過程中破碎。 　　舉例來說，拋光精磨邊的8mm白玻與粗磨邊的相比，可以在15-20度更低的爐內(nèi)溫度下進(jìn)行加熱，并且通過防火鋼化爐鋼化后，玻璃的質(zhì)量要更好(波紋度和邊部翹曲度更小)。 　　綜上所述，預(yù)處理設(shè)備質(zhì)量好壞也影響著鋼化爐所加工玻璃的質(zhì)量。因此，在購買鋼化設(shè)備時(shí)，也需要保證預(yù)處理設(shè)備的質(zhì)量與鋼化設(shè)備的質(zhì)量相匹配。 文章內(nèi)容來源于防火鋼化爐廠家：http://cotermola.com/

MORE

雙室對流鋼化爐有什么特點(diǎn)

　　雙室對流鋼化爐是鋼化爐設(shè)備中的一種，具有工藝技術(shù)較合理、系統(tǒng)控制軟件的功能相當(dāng)強(qiáng)大、可靠性高、保溫性能很好、生產(chǎn)能耗較低、計(jì)算機(jī)自動化程度較高、生產(chǎn)高效等優(yōu)點(diǎn)。其主要技術(shù)有以下特點(diǎn)： 　　1.擁有特殊設(shè)計(jì)的對流風(fēng)機(jī)，保溫性能更加穩(wěn)定可靠，對流的效果更佳; 　　2.較先進(jìn)的對流循環(huán)系統(tǒng)，提高對玻璃的加熱速度，加熱更均勻; 　　3.加熱部件的布局合理，配合先進(jìn)的遠(yuǎn)程溫控模塊，溫度控制較為準(zhǔn)確，調(diào)節(jié)方法簡單，有效的保證了雙室對流鋼化爐爐內(nèi)溫度的均勻度; 　　4.變頻器控制對流風(fēng)機(jī)的運(yùn)轉(zhuǎn)速度，使玻璃上下表面加熱一致，大大提高了鋼化爐設(shè)備生產(chǎn)產(chǎn)品的質(zhì)量。 文章內(nèi)容來源于雙室對流鋼化爐廠家：http://cotermola.com/

MORE

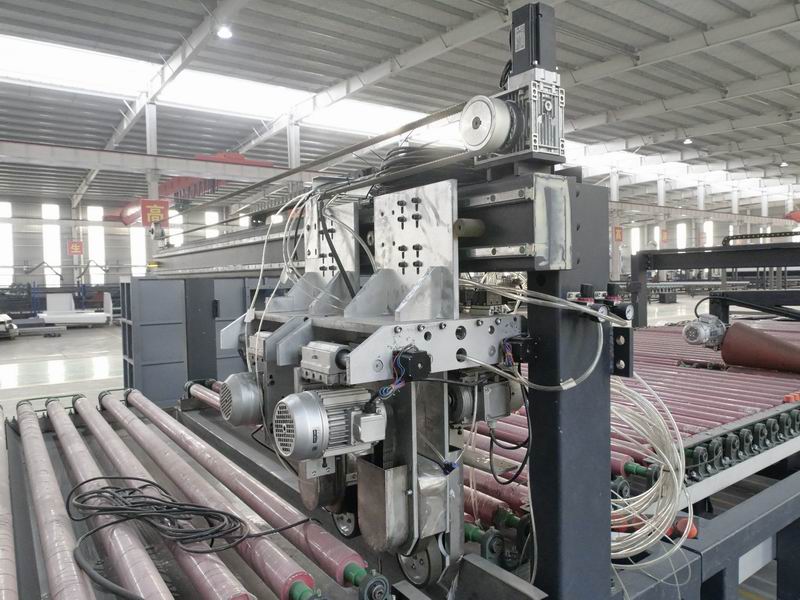

通過式強(qiáng)制對流雙室鋼化爐

MORE
